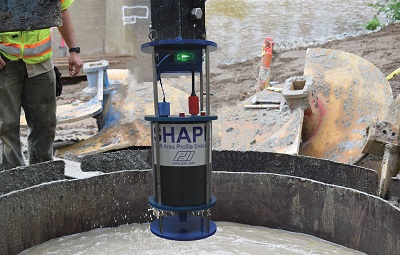

SHAPE是用于深基础质量控制的一款经济实用设备，可测量钻孔桩、地下连续墙、条形基础等的开挖尺寸和垂直度。

钻孔桩钻孔很少做到理想圆柱形，孔形不规则可能会对承载力等造成不同程度的影响。SHAPE可以将钻孔桩成孔和其他深基础开挖的情况，绘制成一个三维轮廓，在浇筑混凝土之前，将孔径，孔垂直度等参数，以图形的方式呈现出来。

产品特点

1）可快速连接旋挖钻机钻杆，也可使用绞车作为提升系统；

2）多通道超声波扫描；

3）自动计算孔径，桩孔体积及垂直度

4）数据采集频率约1秒/次，支持数据无线采集

5）支持4通道或8通道同时扫描

6）支持Sitelink®i技术

7）内置标定测试功能，提高测试精度

8）支持泥浆护壁孔内测试

9）内置电池

10）测试速度约30cm/秒，可提供360°、2D或3D视图等不同形式的测试结果

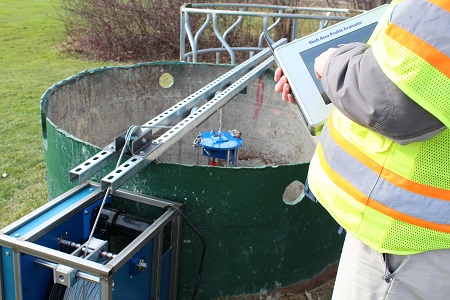

SHAPE  自提升系统

SHAPE还可选择配合自提升系统进行测试，将自提升系统架设在孔口，可更方便快捷地进行测试，该模式不需要旋挖钻机配合。电缆长度有125m，200m，以及350m可选，满足您的具体需求。
